Fermacell Powerpanel H2O je cementem pojená deska z lehkého betonu s vyztužující sendvičovou strukturou. Jako vyztužení je použita mřížková tkanina ze skelných vláken, odolných vůči alkáliím. Díky čistě minerálnímu složení jsou desky nehořlavé a splňují požadavky na třídu reakce na oheň A1 podle ČSN EN 13501-1.
deska fermacell Powerpanel H2O v exteriéru
deska fermacell Powerpanel H2O - Plánování a zpracování
Výhody cementovláknité desky Powerpanel
- Vysoká odolnost proti vodě – nenasákavá deska
- Extrémně stabilní a lehká deska (plošná hmotnost = 13 kg/m²)
- Lehce zpracovatelná, bez potřeby speciálního nářadí (řeže se kotoučovou pilou s vodící lištou)
- Jednoduché připevnění na spodní konstrukci šrouby, sponkami nebo hřebíky
- Hospodárná lepená spára – vodorovné spáry bez podložení
- Statická deska- nosné a vyztužující opláštění
- Trvalá a účinná ochrana před povětrnostními vlivy- přímé nanesení omítkového systému (relativní změna délky působením tepla/mrazu dle ČSN EN 318= 0,15 mm/m)
- Výborné protipožární vlastnosti- vhodné i pro protipožární stěny (A1 – nehořlavá)
- Stavebně technické osvědčení Powerpanel H2O = ETA - 07/0087
- Jsou vzduchotěsné a nepropustné pro vítr (podložené slepené spoje desek jsou vzduchotěsné a nepropustné pro vítr)
- Mají vysokou ekologickou hodnotu, přispívají k zdravému bydlení (eco-certifikát)
Oblast využití
V konstrukcích vnějších stěn budov
- jako nosná deska omítky ve větraných předsazených fasádách (třída provozu 3 dle ČSN EN 1995-1-1)
- jako přímé opláštění nosné konstrukce – vyztužující deska pro obvodovou stěnu v dřevostavbách

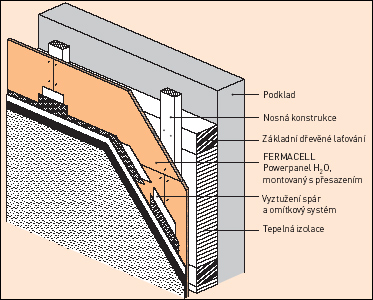

Nosná konstrukce pro předsazenou fasádu
Při tvoření kladečského plánu pro fasády je potřeba rozlišovat plochy běžné a plochy exponované, kde se spodní konstrukce musí kvůli působení větru zhustit - až na 417mm. Fermacell desky se připevňují pomocí šroubů (dřevěná/ocelová/hliníková spodní konstrukce) nebo vrutů a nýtů (ocelová a hliníková s.k.) nebo sponek (dřevěná s.k.).
dřevěný rošt
- do výšky 9 m
- dřevo kvalitativně rovné nebo lepší než S10 dle ČSN 73 2824-1
- dřevo impregnované, použití vysušeného řeziva s vlhkostí ≤20%
- šířka svislého roštu – doporučená 100 mm /dle šířky izolace/, rozteč latí max 625 mm
- vodorovný rošt – šířka min. 40 mm pro odvětrávanou mezeru

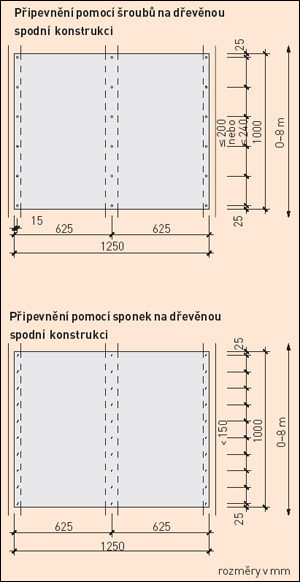

Upevňovací prostředky pro
| |
Předsazená fasáda |
Přímé opláštění |
| Materiál |
- nerezová ocel |
- pozinkované nebo rovnocenně ochráněné proti korozi
- nerezová ocel |
| Druh / rozměry / rozteče |
Fasádní šrouby:
např. EJOT JA 3 - FTS - 4,9 x 42 mm
Rozteče: ≤ 240 mm
Vzdálenost od krajů: ≥ 25 mm
(dřevo/deska) |
Rychlořezné šrouby:
např. šroub fermacell Powerpanel 3,9 x 50 mm
Rozteče: ≤ 200 mm
Vzdálenost od krajů: ≥ 15 mm
(dřevo/deska) |
| |
Sponky dle ČSN EN 1995 -1 - 1
Průměr dříku sponky:
Hloubka zaražení:
Šířka hlavy:
Rozteče:
Vzdálenost od okrajů (dřevo/deska): |
1,5 mm ≤ dn ≤ 1,9 mm;
s ≥ 30 mm;
bR ≥ 10 mm
≥ 150 mm
≥ 5 dn / 7 ≥ dn |
| |
Upozornění: horní hlava sponky musí být zarovnaná s povrchem desky (omezovač zaražení) |
Povrchová úprava
Omítkový systém:
- při použití jako nosné vrstvy omítky v předsazených provětrávaných fasádách, resp. jako přímé opláštění ve chráněné exteriérové oblasti
- těsné napojení spár desek (šířka spáry ≤ 1 mm) bez spárovacího lepidla fermacell použití a zpracování omítkového systému podle Obecně platného povolení orgánu stavebního dozoru Z-9.1-510 fermacell Powerpanel

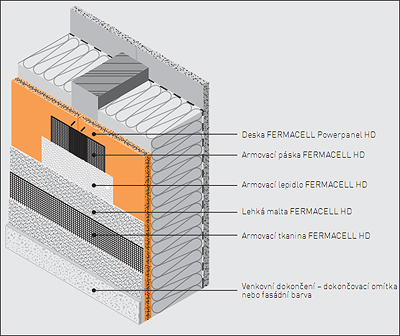

Varianta 1, skládající se z
- armovací páska fermacell Powerpanel
- armovací lepidlo fermacell Powerpanel
- armovací tkanina fermacell Powerpanel
- lehká malta fermacell Powerpanel
Varianta 2, skládající se z
- armovací páska fermacell Powerpanel
- armovací lepidlo fermacell Powerpanel
- minerální omítkový systém
