Namáhání konstrukce kapalnou vlhkostí, konstrukce je exponovaná, konstrukce bez dilatačních spár
Podhledy v exteriéru jsou trvale vystaveny proměnlivým povětrnostním vlivům.
Dále jsou podhledy mechanicky namáhány zatížením větrem (tlakem i tahem). V souladu s doporučením ČSN EN 1995-1-1 pro dřevěné konstrukce je průhyb při posouzení mezního stavu použitelnosti podhledu omezen na l/300.
Vedle dřevěné spodní konstrukce lze použít také kovové systémy. Při volbě druhu spodní konstrukce, obzvláště v exteriéru, je nutno také uvážit požadavky na ochranu proti korozi. V případě kombinace různých druhů materiálů musí být ověřena jejich kompatibilita.
V projektu musí být specifikováno namáhání vlhkostí a z toho plynoucí kategorie ochrany proti korozi. Rozlišujeme 3 stupně: C3, C4 a C5M
Ochrana proti korozi spodní konstrukce závisí hlavně na:
- podmínkách prostředí, ve kterém je stavba umístěna,
- předpokládané době životnosti ochrany, n přístupnosti pro vizuální kontrolu,
- významu konstrukce pro bezpečnost stavby.
Provádění:
Při použití desek fermacell Powerpanel H2O jako opláštění podhledu doporučujeme malý formát desek 1 000 x 1 250 mm. Vždy musí být nejméně dvě rovnoběžné hrany desek podepřeny spodní konstrukcí. Pevné napojení na navazující stavební konstrukci není dovoleno.
Dilatační spáry budovy musí být převzaty i ve spodní konstrukci a opláštění podhledu.
Pro redukci tepelných namáhání je nutno podhled rozdělit dilatačními spárami v maximálních vzdálenostech 15 m. Maximální přípustná plocha
podhledu, která může být provedena bez dilatačních spár je 15 x 15 m. Dodatečná zatížení (např. svítidla) se zavěšují nezávisle na deskách opláštění do nosné konstrukce stropu. Desky Powerpanel H2O se upevňují na spodní konstrukci na sraz (nelepí se, tloušťka spáry ≤ 1 mm).
Osové vzdálenosti spodní konstrukce a rozteče upevňovacích prostředků jsou pro zavěšené podhledy oproti fasádám zmenšeny, protože přistupuje stálé zatížení od desky.
- spodní konstrukce ze dřeva
- spodní konstrukce z hliníku
- spodní konstrukce z oceli

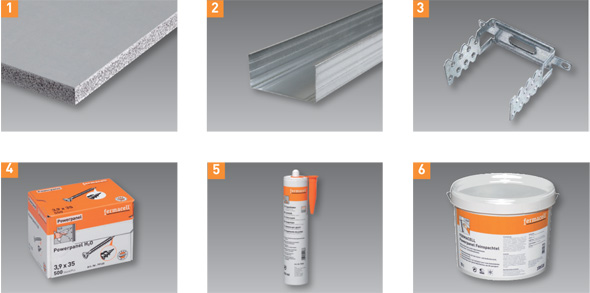

Pro upevnění desek fermacell Powerpanel H2O se používají šrouby fermacell Powerpanel H2O 3,9 x 35 mm (technická data pro desky a šrouby
fermacell Powerpanel H2O viz ETA 07/0087).
Při všech uvedených variantách spodní konstrukce musí být desky fermacell Powerpanel H2O na závěr opatřeny povrchovou úpravou. K dosažení dlouhodobé životnosti opláštění podhledu a ochrany proti povětrnostním vlivům je nutno použít systém povrchové úpravy odzkoušený podle ETAG 004, jako např. omítkový systém fermacell Powerpanel HD. Pro aplikaci platí obdobné postupy jako pro provětrávané fasády.
2 možnosti provedení spár:
1. Armovací systém spár:
Dilatace až po 25m
pod omítkový systém
2. Pohledová spára:
Desky Powerpanel H2O (12,5mm) a Powerpanel HD (15mm)
Bez nutnosti dilatace
